Hva brukes en skruepumpe til?

A skru pumpe - også kjent som en progressiv hulromspumpe eller enkeltskruepumpe - er en positiv fortrengningspumpe som overfører væske gjennom rotasjonen av en eller flere spiralformede skruer. I motsetning til sentrifugalpumper, beveger skruepumper væske aksialt langs skrueaksen med minimal turbulens, noe som gjør dem eksepsjonelt godt egnet for håndtering av viskøse, skjærfølsomme eller faststoffladede medier. Fra renseanlegg til matforedlingslinjer, skruepumper er uunnværlige på tvers av dusinvis av industrisektorer . Denne artikkelen utforsker deres arbeidsprinsipper, applikasjoner, strukturelle komponenter og hvorfor det er viktig å velge riktig skruepumpeprodusent for langsiktig driftseffektivitet.

Hvordan skruepumper fungerer: Kjernedriftsprinsippet

Skruepumpens arbeidsprinsipp er basert på positiv forskyvning. I en enkeltskruepumpe (progressiv hulromspumpe) roterer en enkeltskruerotor eksentrisk inne i en elastomer stator. Rotoren er typisk laget av herdet stål med en spiralformet profil, mens statoren er en dobbelspiral elastomerhylse plassert i et metallhus. Når rotoren dreier, dannes forseglede hulrom mellom rotoren og statoren, og væsken skyves gradvis fra sugeenden til utløpsenden i en jevn, pulsasjonsfri strømning.

Denne mekanismen skiller skruepumper fra peristaltiske pumper eller tannhjulspumper. Fordi hulrom er forseglet og beveger seg kontinuerlig uten tilbakestrømning, trykkoppbyggingen er konsistent og strømningen er proporsjonal med rotasjonshastigheten . I henhold til tekniske referanser fra Hydraulic Institute (HI), er progressive hulromspumper vurdert for viskositeter fra 1 cP til over 1 000 000 cP, noe som gjør dem blant de mest allsidige væskehåndteringsteknologiene som er tilgjengelige.

Statoren for progressive hulromspumper er en kritisk slitasjekomponent. Elastomermaterialet - naturgummi, NBR, EPDM eller FKM - må tilpasses de kjemiske egenskapene og temperaturen til den pumpede væsken. En mismatch fører til for tidlig hevelse eller sprekkdannelse av statoren. Dette er grunnen til at det er avgjørende for pumpens levetid å velge riktige reservedeler for progressive hulromspumper fra en erfaren skruepumpeprodusent.

Primær bruk av skruepumper på tvers av bransjer

Den mest utbredte skruepumpen spenner over miljø-, industri-, mat- og energisektorer. Deres milde, lavskjærende pumpevirkning er ideell for væsker som ikke må emulgeres, luftes eller brytes ned. Nedenfor er en strukturert oversikt over nøkkelsektorene og den spesifikke rollen skruepumper spiller i hver.

Skru pumper i avløpsvann (applikasjoner for kloakkskruepumper og slamskruepumper) representerer et av de største globale brukssegmentene. I følge Global Water Intelligence Market Report 2022 oversteg investeringene i infrastruktur for avløpsvann 130 milliarder USD årlig, med progressive hulromspumper som står for en betydelig andel av anskaffelsen av slamhåndteringsutstyr over hele verden. Deres evne til å håndtere slam ved tørrstoffkonsentrasjoner på opptil 10 % DS gjør dem langt overlegne sentrifugalalternativer under slike forhold.

Sammenligning av applikasjonsytelse: skruepumpe vs andre pumpetyper

Å forstå hvor skruepumper utkonkurrerer alternativer hjelper ingeniører og innkjøpsledere med å ta informerte beslutninger. Følgende horisontale søylediagram sammenligner nøkkelytelsesattributter på tvers av fire vanlige industrielle pumpetyper for viskøse væskeapplikasjoner.

Som diagrammet viser, enkeltskruepumper fører til viskositetshåndtering og skjærfølsomhet , som forklarer deres utbredelse i matskruepumpeapplikasjoner (f.eks. tomatpuré, yoghurt, sjokolade) og farmasøytisk slurryoverføring. Girpumper er konkurransedyktige når det gjelder energieffektivitet for rene væsker med lav viskositet, men komponentene deres med tett klaring er uegnet for faststoffladede eller slipende medier. Sentrifugalpumper, selv om de er kostnadseffektive for vannlignende væsker med lav viskositet, mister effektivitet raskt ettersom viskositeten stiger over 200 cP og er helt uegnet for progressiv hulromspumpeområde.

Typer skruepumper og deres strukturelle forskjeller

Å forstå de ulike typene skruepumper hjelper ingeniører å velge riktig konfigurasjon for deres spesifikke bruk. Markedet for skruevannpumper omfatter flere distinkte konfigurasjoner, hver optimalisert for ulike væskeegenskaper og installasjonsmiljøer.

Enkelskruepumpe (progressiv hulromspumpe)

Den mest utbredte varianten, enkeltskruepumpen, bruker en spiralformet rotor inne i en elastomer stator. Den håndterer viskositeter opp til 1 000 000 mPas, faststoffinnhold opptil 40 vekt%, og leverer strømningshastigheter fra 0,01 m3/t til over 500 m3/t avhengig av modellstørrelse. Enkeltskruerotoren er hjertet i pumpen – dens forkrommet herdede stålkonstruksjon gir slitestyrke i slipetjenester, mens dens spiralformede geometri bestemmer pumpens volumetriske effektivitet.

Dobbeltskrue pumpe

Dobbeltskruepumper bruker to sammengripende spiralformede rotorer, noe som muliggjør høyere strømningshastigheter og trykk enn enkeltskrue-design. De er foretrukket i olje- og gasssektoren for flerfasestrømningsapplikasjoner. Imidlertid er de vanligvis uegnet for svært viskøse eller slipende væsker på grunn av deres trangere rotor-rotor-klaringer.

Vertikal skruepumpe

Den vertikale skruepumpen er en nedsenkbar eller halvt nedsenkbar variant designet for sumpmontert eller gropinstallert drift. Den eliminerer behovet for ekstern priming og er ideell for kum, tanker og installasjoner under gradering. Den vertikale konfigurasjonen minimerer bruken av gulvplass og er vanlig i kommunale heisstasjoner for avløpsvann og industrielle avløpsgroper.

Kloakkskruepumpe og slamskruepumpe

Disse er funksjonelt differensiert av konsentrasjonen og naturen til faste stoffer i det pumpede mediet. Kloakkskruepumper håndtere rått kommunalt avløpsvann med fiber- og faststoffinnhold, mens slamskruepumper er konstruert for fortykkede biosolider (vanligvis 2–8 % DS) eller til og med avvannet kake (opptil 30 % DS). Begge er avhengige av progressiv hulromsteknologi, men bruker forsterkede statorer og kraftige universalledd for å håndtere de høyere dreiemomentkravene til tette medier.

Screw Pump flow rate vs. rotasjonshastighet: ytelseskurve

En av de viktigste egenskapene til en skruepumpe er det lineære forholdet mellom rotasjonshastighet (RPM) og volumetrisk strømningshastighet. I motsetning til sentrifugalpumper hvis strømningstrykkkurve er parabolsk og følsom for viskositetsendringer, leverer skruepumper en nesten konstant strømning per omdreining over et bredt spekter av driftstrykk. Følgende linjediagram illustrerer hvordan strømningshastigheten skalerer med hastighet for en representativ enkeltskruepumpe ved to differensialtrykk.

Denne lineariteten er praktisk talt signifikant: den betyr det en variabel frekvensomformer (VFD) kan kontrollere strømningshastigheten nøyaktig ved å justere motorhastigheten , som muliggjør nøyaktig måling og dosering uten ekstra strømningskontrollventiler. For kjemisk dosering, matporsjonering eller farmasøytisk fylling, eliminerer denne egenskapen behovet for nedstrøms målkorrigeringer. Den svake strømningsreduksjonen ved høyere differensialtrykk (synlig i diagrammet) skyldes økt slipp - et godt forstått fenomen som håndteres ved å velge riktig statorgeometri og elastomer for applikasjonen.

Skruepumpekomponenter: Hva gjør et kvalitetspumpesystem

En omfattende forståelse av skruepumpetilbehør og interne komponenter er avgjørende for vedlikeholdsplanlegging og total eierkostnadsanalyse. Progressive hulromspumper består av et relativt lite antall nøkkelkomponenter, noe som forenkler reservedelshåndtering — men hver komponent må oppfylle strenge toleranser for å sikre langsiktig pålitelighet.

• Enkelskruerotor: Den spiralformede rotoren i herdet kromstål. Den må opprettholde dimensjonsnøyaktigheten til innenfor mikron for å sikre konsistent hulromstetning med statoren. Rotorgeometri (stigning, eksentrisitet, diameter) er unik for hver pumpemodell og trinnkonfigurasjon.
• Stator for progressive hulromspumper: Elastomerhylsen med dobbel helix. Elastomervalg (NBR, EPDM, FKM, naturgummi) er tilpasset kjemisk kompatibilitet, temperatur og slitasjekrav. Statoren er vanligvis den første komponenten som krever utskifting under planlagt vedlikehold.
• Universalledd / drivstangenhet: Overfører eksentrisk rotasjonsbevegelse fra motoren til rotoren. Utsatt for syklisk bøyebelastning, må disse skjøtene være produsert av høykvalitets legert stål og riktig smurt.
• Mekanisk tetning / pakningsforsegling: Hindrer væske i å lekke langs drivakselen. Valget mellom enkle, doble eller tandem mekaniske tetninger avhenger av væsketoksisitet, trykk og temperatur.
• Suge- og utløpsflenser/hus: Det trykkholdige huset i støpejern, duktilt jern, rustfritt stål eller dupleksstål avhengig av korrosjonskrav.
• Girreduksjon / drivkobling: De fleste progressive hulromspumper opererer med hastigheter mellom 60 og 300 RPM, og krever en girredusering mellom motoren (vanligvis 1400–3000 RPM) og pumpeakselen.

Som en ledende skruepumpeprodusent, Jingjiang Meijia Pump Industry Co., Ltd. leverer et komplett utvalg reservedeler for progressive hulromspumper som er kompatible med de fleste store globale pumpemerkene. Enten kravet er en erstatningsrotor med én skrue, en ny stator for progressive hulromspumper, eller en komplett drivstangenhet, leverer Meijias ingeniørteam deler som oppfyller eller overgår OEM dimensjons- og materialspesifikasjoner. Denne krysskompatibiliteten gjør Meijia til en verdsatt leverandør av skruepumpetilbehør for vedlikeholdsledere som ønsker å redusere kompleksiteten i reservedelslageret.

Industriadopsjonstrender: Markedsvekst for skruepumper etter sektor

Det globale progressive hulromspumpemarkedet har ekspandert jevnt og trutt det siste tiåret, drevet av investeringer i infrastruktur for avløpsvann, forskrifter om matsikkerhet som krever hygieniske pumpedesign, og olje- og gassindustriens behov for pålitelig flerfaseoverføringsutstyr. Følgende kolonnediagram illustrerer estimert global progressiv vekst i utplassering av hulromspumper på tvers av store sektorer fra 2019 til 2024, indeksert til 2019 = 100.

Avløpsvannbehandlingssektoren viser den mest dramatiske vekstbanen, og reflekterer globale politiske forpliktelser til å utvide kommunal kloakkinfrastruktur, spesielt i Asia-Stillehavet og Latin-Amerika. Matskruepumpesegmentet har vokst raskt på grunn av hygieniske designkrav introdusert av standarder som EHEDG (European Hygienic Engineering and Design Group) og 3-A Sanitary Standards, som favoriserer progressive hulromspumper for deres CIP/SIP (clean-in-place/sterilize-in-place) kompatibilitet. Kjemikalie- og papir/massesektoren viser jevnere, inkrementell vekst.

Screw Pump Capability Radar: Multi-Dimensjonal ytelsesoversikt

For å gi et omfattende bilde av ytelsen til én skruepumpe i forhold til alternativer med dobbeltskruer og sentrifugale, evaluerer radardiagrammet nedenfor fem nøkkeldimensjoner samtidig. Denne typen multi-akse sammenligning anbefales i ingeniørutvelgelsesmetoder fra kilder som European Association of Pump Manufacturers (Europump) og Hydraulic Institute (HI).

Radarsammenligningen validerer ingeniørpraksis: enkeltskruepumper er den foretrukne løsningen når væskekompleksiteten er høy – enten det betyr forhøyet viskositet, betydelig faststoffinnhold, skjærfølsom biologi eller kravet om nøyaktig volumetrisk måling. Sentrifugalpumper forblir kostnadseffektive for applikasjoner med høy flyt, lav viskositet og ren væske der deres effektivitet og lave anskaffelseskostnader rettferdiggjør valg. Ettersom applikasjonskravene beveger seg bort fra dette rene væskeidealet, blir enkeltskruepumpens omfattende kapasitetsprofil stadig vanskeligere å matche.

Meijia enkeltskruepumpe Produktserie: Ytelse i virkeligheten

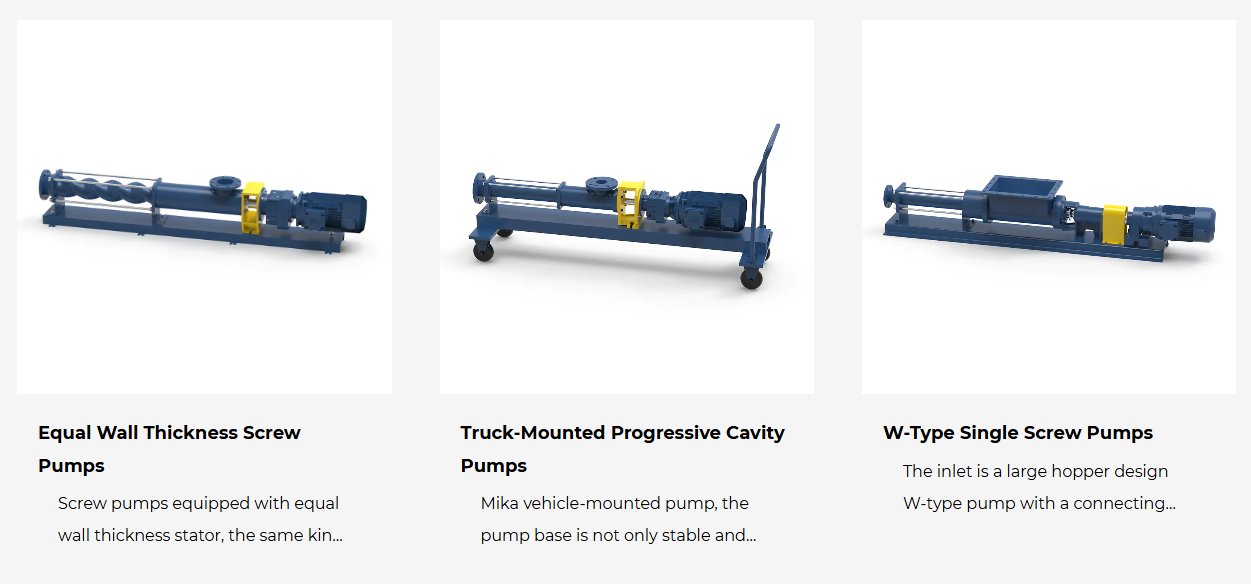

Følgende bilde viser tre representative modeller fra Jingjiang Meijia Pump Industry sin enkeltskruepumpe-produktlinje, som viser utvalget av konfigurasjoner som er tilgjengelige for ulike installasjons- og brukskrav.

Figur 6: Meijia Pump Industry-enkeltskruepumpe-produktutvalg. Fra venstre til høyre: Enskruepumpe med lik veggtykkelse for standard viskøs væskeservice; Lastebilmontert progressiv hulromspumpe for mobile overføringsoperasjoner; W-type enkeltskruepumpe med stort beholderinntak for høyviskositet og halvfaste materialer. Alle modellene har presisjonsmaskinerte enkeltskruerotorer og utskiftbar stator for progressive hulromspumpedesign.

Som vist ovenfor, dekker Meijias produktspekter de primære installasjonsscenariene som oppstår i feltapplikasjoner. Den Enkeltskrue pumpe med lik veggtykkelse leverer konsistent statorveggkompresjon over hele lengden, noe som forlenger statorens levetid betydelig sammenlignet med konvensjonelle design med ensartet boring – spesielt viktig i bruk med skruepumper med slipende slam. Den Lastebilmontert progressiv hulromspumpe reagerer på mobil avvanning og nødoverføringskrav, og tilbyr rask utrulling uten fast infrastruktur. Den W-type pumpe med sitt overdimensjonerte traktinnløp er designet spesielt for høykonsentrasjonsslam, pasta og halvfaste materialer som ikke kan tyngdekraften mates inn i standard innløpskonfigurasjoner.

Jingjiang Meijia Pump Industry Co., Ltd. , som ligger ved No. 36 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu-provinsen, bringer tiår med produksjonserfaring til design og produksjon av enkeltskruer. Som en profesjonell skruepumpeprodusent integrerer Meijia avansert CNC-maskinering, presisjonsgummivulkanisering for statorproduksjon og streng intern kvalitetskontroll på tvers av hvert produksjonsstadium. Selskapet betjener kunder på tvers av miljømessig vannbehandling, kjemisk, papir og masse, mat og farmasøytisk, petrokjemisk og energisektorer – ved å bruke dyp brukskunnskap for å matche riktig pumpekonfigurasjon og skruepumpetilbehør til hver oppgave.

Utvalgskriterier: Velge riktig skruepumpe for din applikasjon

Å velge en skruepumpe krever en strukturert evaluering av væskeegenskaper, systemforhold og driftskrav. Følgende parametere bør defineres før du henvender deg til en skruepumpeprodusent for å få en pumpeanbefaling.

1. Væskeviskositet og reologi: Dynamisk viskositet (mPas eller cP) ved driftstemperatur. Ikke-newtonske væsker (pseudoplastiske, tiksotrope) krever tilleggsdata - kurver for skjærhastighet vs. viskositet hvis tilgjengelig.
2. Faststoffinnhold og partikkelstørrelse: Prosent av vekt eller volum, maksimal partikkeldiameter, fibrøs eller slipende natur. Dette bestemmer statorenlastomerhardhet og rotoroverflatebehandling.
3. Nødvendig strømningshastighet og differensialtrykk: Minimum, normal og maksimal strømningshastighet (m3/h eller L/min) og systemtrykkdifferanse (bar eller psi). Disse bestemmer antall pumpetrinn og rotor/stator-geometri.
4. Temperaturområde: Drift og maksimal væsketemperatur. Temperatur påvirker elastomerytelsen - høye temperaturer kan kreve FKM- eller EPDM-statorer i stedet for NBR.
5. Kjemisk Compatibility: Væske-pH, løsemiddelinnhold og tilstedeværelse av oksidasjonsmiddel må tilpasses stator-elastomer og foringsrørmateriale (støpejern, rustfritt stål, dupleks).
6. Installasjonsorientering og plass: Horisontal, vertikal skruepumpe eller skrå installasjon. Tilgjengelig gulvplass og innløpshodet påvirker valg av pumpekonfigurasjon.
7. Driftssyklus og driftstimer: Kontinuerlig, intermitterende eller standby-drift. Påvirker tetningstype, lagerspesifikasjoner og anbefalte vedlikeholdsintervaller for skruepumpetilbehør.

Meijias ingeniørteam gjennomgår disse parameterne systematisk for å anbefale riktig pumpemodell, statorelastomer, tetningskonfigurasjon og drivarrangement. Denne rådgivende tilnærmingen, støttet av omfattende produksjonserfaring med enkeltskruepumper på tvers av ulike bransjer, reduserer spesifikasjonsfeil og unngår kostbare for tidlige feil i feltet.

Vedlikeholdsstrategi og styring av reservedeler for progressive hulromspumper

En godt utført vedlikeholdsstrategi forlenger levetiden til progressive hulromspumper dramatisk og reduserer de totale eierkostnadene. De to primære slitasjeelementene i en enkeltskruepumpe er statoren for progressive hulromspumper og enkeltskruerotoren, som begge følger forutsigbare slitasjemønstre som tillater tilstandsbasert utskiftingsplanlegging.

Statorbytteindikatorer

Statorslitasje manifesterer seg som en gradvis reduksjon i volumetrisk effektivitet - pumpen leverer mindre strømning ved samme hastighet. Operatører bør overvåke utslippsstrømningshastigheten mot hastighet regelmessig. En nedgang på mer enn 10–15 % ved samme hastighet og trykk signaliserer vanligvis at statorbytte bør planlegges. Bruk av en slitt stator forårsaker økt intern slipp, varmeutvikling og akselerert rotorslitasje. Meijia leverer universal stator for progressive hulromspumper i alle større elastomertyper og kompatibilitetsprofiler, noe som gjør det mulig for operatører å bytte ut statorer uten å være låst til produsenter av originalutstyrs utvidede ledetider.

Inspeksjon av drivstang og ledd

Universalleddslitasje identifiseres ved unormal vibrasjon, økt støy eller visuell inspeksjon under planlagte driftsstanser. Utskiftingsintervallene varierer mye med væskens slipeevne og driftshastighet. I applikasjoner med kloakkskruepumper og slamskruepumper krever skjøter typisk inspeksjon hver 4.000–8.000. time. Meijias komplette drivenheter er produsert av legert stål med presisjonsmaskinerte skjøter, noe som sikrer pålitelig kraftoverføring og forlenget komponentlevetid.

Tørrløpsbeskyttelse

Tørrkjøring – drift av pumpen uten væske – er den mest skadelige tilstanden for en skruepumpe. Uten smøring og kjøling fra prosessvæsken varmes statorelastomeren raskt og kan ødelegges i løpet av minutter. Moderne pumpeinstallasjoner bør inkludere tørrkjøringsdeteksjon (statortemperatursensorer, strømningsbrytere eller trykkovervåking) med automatisk avstengningsforrigling. Meijias pumpesystemer kan leveres med integrerte beskyttelsespakker som adresserer denne kritiske operasjonelle risikoen.

Om Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. er lokalisert på nr. 36 Xintai Road, Jingjiang økonomisk og teknologisk utviklingssone, Jiangsu-provinsen. Det er et profesjonelt selskap engasjert i produksjon, salg og ettersalgsservice av enkeltskrue pumper og høykvalitets enkeltskrue pumpe reservedeler.

Som en dedikert produsent og leverandør av skruepumper, samler Meijia Pump Industry en rekke erfarne, teknisk modne ingeniører som spesialiserer seg på design, produksjon, inspeksjon og komplett systemintegrasjon av skruepumper. Meijia enkeltskruepumpeprodukter har avansert teknologi, komplett strukturell design, forskjellige konfigurasjoner, omfattende spesifikasjoner og demonstrert holdbarhet. De er bredt distribuert over miljøvannbehandling, kjemisk industri, papir og tremasse, mat og farmasøytisk, petrokjemisk og energisektor.

Meijia Pump Industry leverer også universalt skruepumpetilbehør og reservedeler for progressive hulromspumper som er kompatible med store globale enkeltskruepumpemerker. Dens sterke produksjonskapasitet, omfattende praktiske erfaring og modne teknologiske evner gir pålitelige ytelsesgarantier for alle produkter som leveres. Selskapets ettersalgsservicesenter har et dedikert team av dyktige ingeniører for å levere grundig støtte etter levering. Meijia Pump Industry er din pålitelige partner innen enkeltskruepumpeteknologi , og industriledere fra alle sektorer er velkommen til å besøke anlegget og utveksle teknisk ekspertise.
