Hva en enkeltskruerotor gjør i en progressiv hulromspumpe

A enkelt skrue rotor er den spiralformede akselkomponenten som roterer inne i en matchende stator for å flytte væske eller halvfast materiale gjennom en progressiv hulromspumpe, eller som skyver og smelter plastmateriale fremover inne i en ekstrudercylinder. Kjernefunksjonen er enkel: Når rotoren snur seg, danner spiralsporet et forseglet hulrom mot den omkringliggende veggen, og dette hulrommet fortsetter langs aksen og bærer materiale med seg med en jevn, lavpulserende strømningshastighet. Dette er det direkte svaret på hva delen gjør, og alt nedenfor forklarer hvordan den fungerer, hvorfor den slites og hvordan du velger og vedlikeholder en riktig.

I pumpeapplikasjoner fungerer rotoren sammen med en stator for progressive hulromspumper , en elastomer-foret hylse som gir tetningsoverflaten. I ekstruderingsapplikasjoner fungerer den samme spiralformede geometrien mot en metalltønnevegg i stedet for en gummistator. Begge systemene er avhengige av det samme underliggende prinsippet: en roterende spiralgeometri som konverterer rotasjonsenergi til jevn aksial forskyvning av materiale.

Produktoversikt og strukturell design

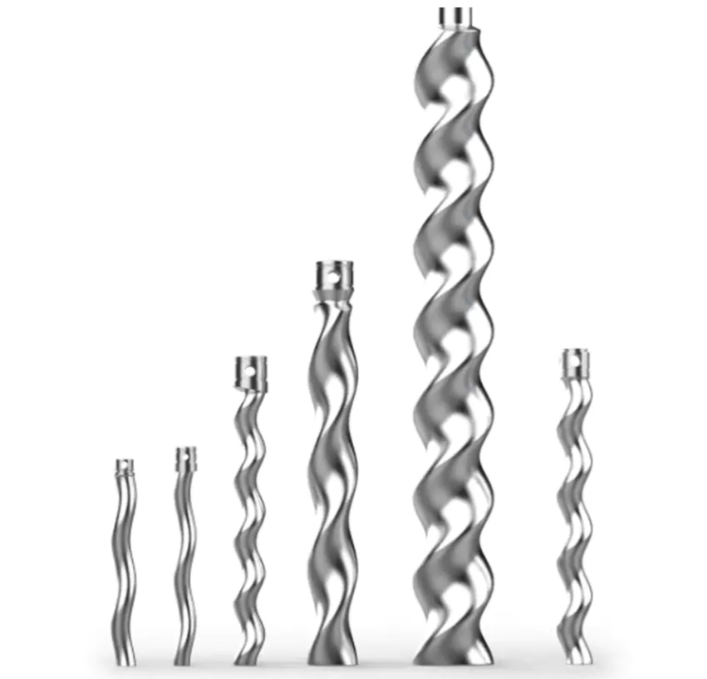

Bildet nedenfor viser et sett med enkeltskruerotorer med varierende lengder og stigningsprofiler, som illustrerer hvordan den samme grunnleggende spiraldesignen er skalert for forskjellige strømningskapasiteter og applikasjonsstørrelser, fra kompakte doseringsenheter til lengre rotorer som brukes i overføringsoppgaver med større volum.

Hver rotor er definert av et lite antall geometriske parametere som bestemmer ytelsen: spiralens ytre diameter, stigningen (den aksiale lengden av en hel spiralomdreining), eksentrisiteten (forskyvningen mellom rotorens senterlinje og den geometriske senterlinjen), og spordybden. Det isometriske diagrammet nedenfor merker disse parameterne på en forenklet rotormodell for å gjøre terminologien lettere å følge når du leser en teknisk tegning eller reservedelskatalog.

Å forstå disse parameterne er viktige fordi endring av en av dem endrer rotorens flytegenskaper, dens skjærprofil og slitasjemønsteret. En kortere stigning med en mindre rilledybde har en tendens til å passe til høyere trykk, lavere strømningsoppgaver, mens en lengre stigning med et dypere spor favoriserer skånsommere håndtering av skjærfølsomme materialer som matvarer. Det er derfor enkeltskrue rotor symptomer av for tidlig slitasje spores ofte tilbake til et misforhold mellom den opprinnelige geometrien og en endret driftstilstand, snarere enn en defekt i selve delen.

Hvordan rotorslitasje utvikler seg under drift

Inne i en plastekstruder skyver enkeltskruerotoren råmaterialet fremover og genererer varme gjennom friksjon når materialet passerer gjennom spalten mellom spiralsporet og den indre veggen av tønnen. Når skruen roterer, påfører den skjærkraft og trykk på materialet, mykner det gradvis og blander det jevnt før det skyves mot dysen og ekstruderes til den ferdige formen. Skruehastighet, tønnetemperatur og systemtrykk påvirker alle direkte hvor effektivt denne prosessen går, og de påvirker like mye hvor raskt rotoroverflaten slites.

I et arbeidsmiljø med høy temperatur kommer slitasje på rotoren vanligvis fra fire overlappende kilder. For det første myker forhøyet temperatur selve rotormaterialet, forsterker friksjonen mot tønneveggen og gir termisk slitasje. For det andre produserer den relative bevegelsen mellom rotoren og røret, materialet og andre kontaktflater under rotasjon vanlig mekanisk slitasje over tid. For det tredje kan urenheter som tilsetningsstoffer eller gjenværende fuktighet i det behandlede materialet korrodere rotoroverflaten og akselerere nedbrytningen. For det fjerde påvirker rotorens egen geometri, materialvalg og produksjonspresisjon hvor motstandsdyktig den er mot alt det ovennevnte fra begynnelsen.

Det horisontale søylediagrammet nedenfor presenterer en generell, illustrativ sammenligning av hvor sterkt hver av disse fire faktorene typisk bidrar til generell rotorslitasje under vedvarende høytemperaturdrift. Den er ment som en konseptuell veiledning i stedet for en målt statistikk fra en enkelt installasjon, siden faktiske slitasjeproporsjoner varierer etter materiale, hastighet og vedlikeholdshistorikk. Likevel er den relative rekkefølgen i samsvar med vanlig felterfaring: termisk og mekanisk slitasje har en tendens til å dominere, mens korrosive og designrelaterte faktorer fungerer som medvirkende snarere enn primære årsaker. Å gjenkjenne hvilken faktor som er mest aktiv i et gitt system hjelper til med å avgjøre om den prioriterte løsningen er en beleggoppgradering, en kjøleforbedring eller en geometrigjennomgang.

Materialvalg og slitasjebestandige belegg

Kontroll av slitasje på en enkeltskruerotor starter med materialvalg. Høytemperaturbestandig, slitasjebestandig og korrosjonsbestandig legert stål eller spesiallegeringer er standardutgangspunktet for rotorer som forventes å kjøre kontinuerlig under krevende forhold. Utover bulkmateriale spiller overflatebehandling en like viktig rolle for å forlenge levetiden.

Overflatebelegg

Påføring av slitesterke belegg som wolframkarbid eller silisiumnitrid på rotoroverflaten øker overflatehardheten og forbedrer motstanden mot både mekanisk og termisk slitasje, noe som er spesielt verdifullt i kontinuerlige ekstruderingslinjer.

Geometri optimalisering

Optimalisering av geometriske parametere som spiralvinkel, stigning og spordybde reduserer hvor lenge materialet sitter i kontakt med rotoroverflaten og reduserer skjærkraften på ethvert enkelt punkt, noe som igjen reduserer lokalisert slitasjekonsentrasjon.

Forbedring av kjølesystem

Styrking av kjølesystemet bidrar til å sikre at rotoren og tønnen kjøles effektivt under høytemperaturdrift, holder arbeidstemperaturen innenfor et stabilt område og reduserer termisk slitasje på lang sikt.

Radardiagrammet nedenfor sammenligner fire rotordesigntilnærminger over fem ytelsesdimensjoner på en relativ skala, og tilbyr et konseptuelt rammeverk for evaluering skrupumpetilbehør og rotoroppgraderingsalternativer i stedet for en rapport om et enkelt testet produkt. Den viser at en belagt, geometri-optimalisert rotor generelt scorer høyere på tvers av slitestyrke og levetid, mens en standard ubestrøket rotor fortsatt er et rimelig valg for lettere bruk eller periodiske applikasjoner. Å lese på tvers av de fem aksene sammen, snarere enn et enkelt punkt isolert, gir det klareste bildet av hvor et gitt design bytter ut en fordel med en annen. Denne typen sammenligning er mest nyttig tidlig i en spesifikasjonsprosess, før en rotor- og statorparing er ferdigstilt for en bestemt oppgave.

Bransjeanvendelser av enkeltskruerotorer

Enkelskruerotorer og pumpene bygget rundt dem brukes på tvers av et bredt spekter av industrier fordi det underliggende spiralforskyvningsprinsippet håndterer et bredt spekter av viskositeter og materialtyper med relativt lav skjærkraft sammenlignet med andre pumpeteknologier. A vertikal skruepumpe konfigurasjon velges ofte der gulvplass er begrenset eller hvor gravitasjonsmating forenkler lasting, mens horisontale konfigurasjoner fortsatt er vanlige i kontinuerlige prosesslinjer.

• Miljøvannbehandlingsanlegg bruker skruepumpesystemer for å flytte slam og behandlet vann pålitelig ved lav pulsering
• A kloakkskruepumpe konfigurasjonen håndterer kommunalt og industrielt avløpsvann som inneholder faste stoffer uten overdreven tilstopping
• A slamskruepumpe er vanligvis spesifisert for overføring av avvannet eller fortykket slam i behandlingsanlegg
• A matskruepumpe variant, bygget med matvarer og overflatebehandlinger, overfører tyktflytende eller partikkelholdige matvarer skånsomt
• Prosesser for kjemiske, papir- og masse-, petrokjemiske og energisektorene er avhengige av samme rotor- og statorprinsipp for konsekvent måling og overføring

Som en skruepumper produsent leverer begge komplette enkeltskrue pumper og individuelle reservedeler for progressive hulromspumper , matching av rotormateriale og belegg til den spesifikke industrien er en rutinemessig del av spesifikasjonsprosessen, siden en rotor som er egnet for sliteslam ikke automatisk er det riktige valget for overføring av matkvalitet.

Denne illustrasjonen gjenspeiler et generelt mønster sett på tvers av prosessindustrier: applikasjoner som involverer slipende faste stoffer, som slamoverføring og kjemisk eller petrokjemisk bruk, stiller større krav til rotorens slitasjemotstand enn skånsommere applikasjoner som matvareoverføring eller håndtering av rent vann. Dette er nettopp grunnen til at valg av rotormateriale og belegg alltid bør tilpasses den spesifikke oppgaven i stedet for å behandles som en beslutning som passer alle, og hvorfor rådføring med pumpeleverandøren under spesifikasjonen har en tendens til å forhindre for tidlig slitasje problemer senere.

Driftspraksis som forlenger rotorens levetid

Utover valg av material og belegg, har den daglige driftsdisiplinen en målbar effekt på hvor lenge en enkeltskruerotor varer i drift. Følgende praksis er allment anerkjent innen den progressive hulromspumpe- og ekstruderingsindustrien som effektive måter å bremse slitasjeprogresjonen.

1. Betjen ekstruderen eller pumpen strengt i henhold til dens klassifiserte prosedyrer, unngå overbelastningsforhold og hyppige, unødvendige start-stopp-sykluser
2. Planlegg regelmessige vedlikeholdskontroller for å vurdere slitasje på rotor og løp eller stator, og skift ut svært slitte komponenter før de påvirker nedstrømskvaliteten
3. Rengjør rotoren og dens hus regelmessig for å fjerne vedlagte urenheter og rester som ellers kan fremskynde korrosiv slitasje
4. Påfør passende smøring på kontaktflaten mellom rotor og hus for å redusere friksjonsdrevet slitasje
5. Oppretthold konsistent råvarekvalitet, unngå råmaterialer med for store urenheter eller ujevn partikkelstørrelse som øker slitasjen
6. Kontroller varme- og kjølesystemet nøyaktig for å unngå for store temperatursvingninger som belaster rotormaterialet

Linjediagrammet nedenfor illustrerer generelt hvordan konsekvent vedlikeholdspraksis har en tendens til å påvirke kumulativ rotorslitasje over en lengre driftsperiode sammenlignet med minimalt eller uregelmessig vedlikehold. Den presenteres som en konseptuell trend i stedet for målte data fra en spesifikk enhet, siden faktiske slitasjekurver avhenger sterkt av materialets sliteevne, temperaturkontroll og driftssyklus. Likevel reflekterer det økende gapet mellom de to linjene over tid et mønster som ofte rapporteres i bransjen: slitasjeforskjeller i tidlig stadium er små, men de forsterker seg betydelig jo lenger en dårlig vedlikeholdt rotor forblir i kontinuerlig drift. Dette er et av de klareste argumentene for å bygge en rutinemessig inspeksjonsplan inn i enhver pumpe- eller ekstruderingsvedlikeholdsplan i stedet for å reagere først etter en feil oppstår. Innretninger som sporer slitasjetrender over tid er generelt bedre posisjonert til å planlegge utskifting av rotor proaktivt i stedet for å oppleve uplanlagt nedetid.

About Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. er lokalisert på No. 36 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu-provinsen. Selskapet er engasjert i produksjon, salg og ettersalgsservice av enkeltskruepumper og enkeltskruepumpereservedeler, med et ingeniørteam som har erfaring med design, produksjon og inspeksjon av komplette skruepumpesett.

Meijia enkeltskruepumpeprodukter har et komplett strukturelt utvalg, forskjellige konfigurasjonsalternativer og komplette spesifikasjoner egnet for holdbarhetsfokuserte applikasjoner. De brukes på tvers av miljøvannbehandling, kjemisk prosessering, papir og tremasse, mat og farmasøytisk, petrokjemisk og energisektoren. Som en skruepumper produsent , Meijia Pump Industry leverer også universaltilbehør som er kompatibelt med et bredt spekter av enkeltskruepumpesystemer, støttet av produksjonskapasitet og teknisk erfaring beregnet på å gi stabil ytelse for produktene sine.

Selskapets ettersalgsservicesenter har et team av ingeniører tilgjengelig for å støtte kunder med teknisk oppfølging etter installasjon. Over langsiktig sammenligning på tvers av forskjellige miljøer og arbeidsforhold, har brukere rapportert at Meijia enkeltskruepumpeprodukter fortsetter å fungere pålitelig år etter år. Jingjiang Meijia Pump Industry ønsker besøk og teknisk utveksling velkommen fra partnere over hele bransjen.

Ofte stilte spørsmål

Q1: Hva forårsaker for tidlig slitasje i en enkeltskruerotor?

For tidlig slitasje er vanligvis forårsaket av en kombinasjon av høy driftstemperatur, mekanisk friksjon mot tønnen eller statoren, urenheter i det behandlede materialet og en geometri eller belegg som ikke samsvarer med den spesifikke oppgaven.

Q2: Hvordan vet jeg om en enkeltskruerotor trenger utskifting?

Vanlige indikatorer inkluderer redusert strømningseffekt, økt støy eller vibrasjon under drift, inkonsekvente trykkavlesninger og synlige overflategroper eller spor under rutinemessig inspeksjon.

Q3: Kan samme rotordesign brukes til mat- og kloakkapplikasjoner?

Generally not without adjustment; en matskruepumperotor krever matvarer og overflatebehandlinger, mens en kloakk- eller slamskruepumperotor vanligvis er spesifisert med forskjellige belegg og geometri som er egnet for slipende faste stoffer.

Q4: Hvor ofte bør en enkeltskruerotor inspiseres?

Inspeksjonsfrekvensen avhenger av arbeidets alvorlighetsgrad, men rutinemessige visuelle og dimensjonale kontroller under planlagte vedlikeholdsintervaller anbefales for å fange opp slitasjetrender før de påvirker utskriftskvaliteten.

Q5: Er enkeltskruepumpereservedeler utskiftbare på tvers av merker?

Dimensjonskompatibilitet varierer fra produsent, så reservedeler for progressive hulromspumper, inkludert rotorer og statorer, bør matches til den originale pumpespesifikasjonen eller bekreftes med leverandøren før bestilling.
